🎯 Quiz Conception de Cames (BTS)

QCM à cocher : types de cames, suiveurs, tracé d’une came disque, lecture de profils et calculs simples (R0, h, α).

📚 Méthodes & Rappels (Cames)

Vocabulaire

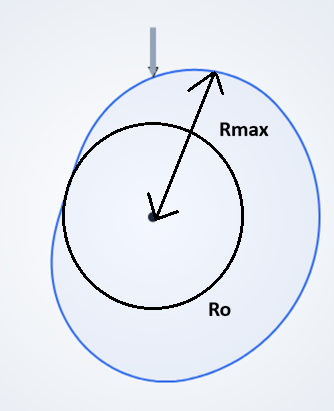

R0 : rayon du cercle de base (levée nulle).
h : course (levée maximale) du suiveur.
β : angle de montée ; Δθ = β/n pour le tracé par divisions.
α : angle de pression (direction suiveur ↔ normale au profil).

Tracé d’une came disque (idée)

Tracer le cercle de base (R0) et placer les angles (β, repos, descente…).
Diviser β en n secteurs égaux (Δθ).

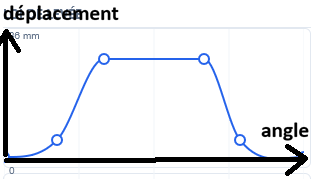

Reporter les valeurs y(θ) pour obtenir R(θ)=R0+y(θ) (suiveur à pointe).
Relier les points par une courbe régulière ; vérifier l’angle de pression.

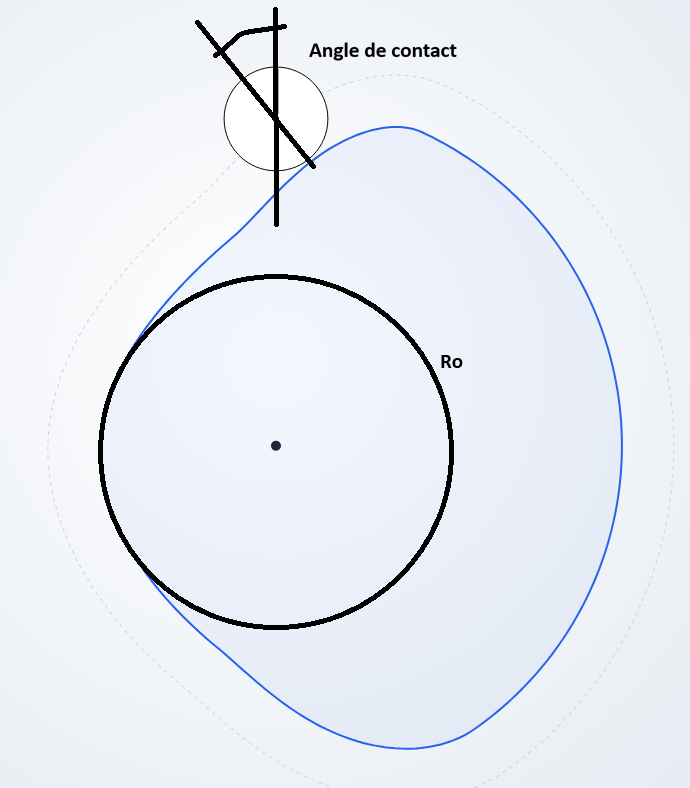

Suiveur à galet : courbe de pas

On trace d’abord la courbe de pas (trajet du centre du galet), puis on déduit le profil réel comme enveloppe à distance r.

Bonnes pratiques

Limiter α (≈ 30° max, idéalement 25°).
Assurer la continuité (au minimum C1).
Éviter les accélérations/jerk trop élevés (bruit, usure, décollage).

⚙️ Paramètres

Catégorie Difficulté

Score

0

Taux

0%

0 / 0 réussies

📝 Questions —

Astuce : certaines questions ont plusieurs bonnes réponses. Utilise les indices à gauche pour comprendre la méthode.
