Travail demandé

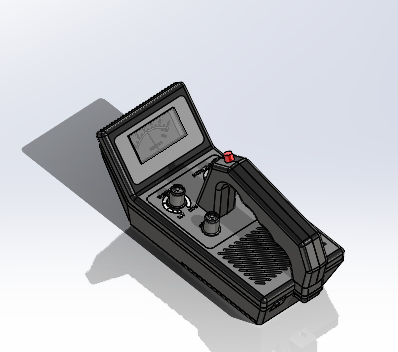

À partir du modèle SolidWorks, analyser la conception du boîtier supérieur puis le modéliser dans TopSolid.
- Déterminer les lignes de joint.
- Ajouter des dépouilles de 1° permettant le démoulage ; le sens de dépouille doit le permettre. Le choix des éléments neutres est libre et ne sera pas jugé.
- Ne pas reproduire les marquages de la face supérieure.
- Réaliser la mise en plan avec les vues nécessaires afin de définir toutes les formes de manière univoque.
Pièce de référence
Téléchargez le fichier SolidWorks du boîtier supérieur pour relever les dimensions et commencer la modélisation.
Télécharger boitier_sup.SLDPRTFichier SolidWorks (.SLDPRT)
Exigences de conception
Vous devez vous appuyer sur les dimensions définies sur la pièce SolidWorks. Le modèle doit être robuste : si la largeur ou la longueur globale du boîtier est agrandie ou réduite, l’ensemble de la conception doit s’adapter.
Critères de notation
- Organisation du projet claire.
- Logique de modélisation simple, lisible et minimale.
- Origine correctement choisie.
- Privilégier les révolutions.
- Privilégier les symétries de forme aux symétries d’esquisse.
- Fonctions renommées.
- Esquisses robustes.
- Cotes exactes et volume exact.
- Respect des vues.
Remise du projet
Le document rendu doit être nommé PT1 Votrenom.toppkg.
À rendre au plus tard le 16 octobre à 18 h.
Envoyez le fichier à frederic.bruyere@ac-lyon.fr. Si le fichier ne passe pas par e-mail, utilisez WeTransfer ou une autre solution de partage de gros fichiers.
